Best Energy ofrece soluciones en gestión de activos para el
mantenimiento predictivo basado en el monitoreo de condición del

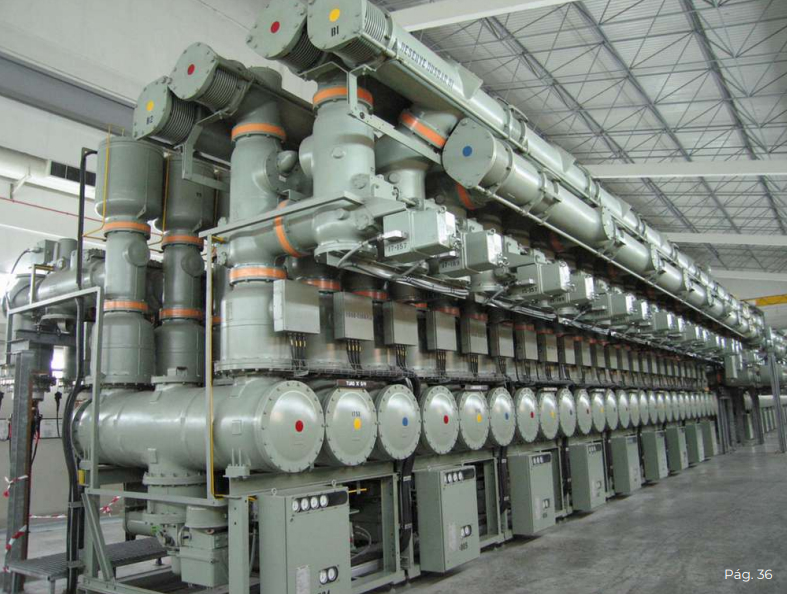

activo Gas Insulated Switchgear (GIS) de alta tensión, para el monitoreo
en línea de descargas parciales utilizando tecnología de alta frecuencia
(UHF) y monitoreo en línea del gas SF6, utilizando equipamientos marca
Qualitrol, líder mundial en fabricación de dispositivos de protección y
monitoreo de activos para subestaciones eléctricas.
A. Monitoreo en línea de Descargas Parciales

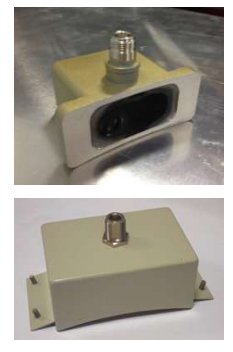

A1. Sensores UHF
- El método UHF es la principal técnica utilizada en la industria para localizar descargas parciales (DP).
- Los pulsos de PD inducen múltiples resonancias de ancho de banda en la cámara de GIS. Estas señales UHF resonantes se detectan con sensores UHF sensibles (acopladores) instalados de forma externa.
- Los sensores externos se conectan a las ventanas de inspección o a los bordes expuestos de los espaciadores de aislamiento.
A2. Unidad Convertidora
Óptica (OCU)
- Cada OCU toma la señal de los sensores UHF y aplica un filtro para rechazar la interferencia (ruido) que producen las señales de transmisión, las descargas en equipos aislados por aire cercanos y otras fuentes de interferencia. La característica del pulso UHF se envía luego al gabinete del equipo.
- Las OCU están completamente protegidas contra los transientes de alta tensión y son adecuadas para ser utilizadas en condiciones ambientales extremas.

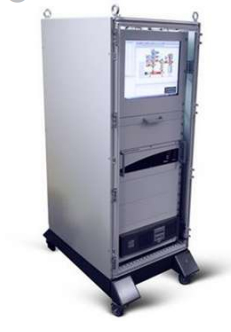

A3. Gabinete del Equipo
- El gabinete del equipo recibe la transmisión de datos ópticos de las OCU, además de transmitir las señales de control de regreso a la OCU (es decir, para la autoevaluación).
- Se utiliza para evaluar continuamente el rendimiento del aislamiento del activo.
- Los datos se formatean y almacenan en un servidor central, lo que proporciona una visualización en tiempo real de la actividad de descargas parciales.
B. Monitoreo en línea del gas SF6
El Monitoreo del gas SF6 permite identificar fugas y presencia de humedad en una etapa
temprana. Además, ofrece una solución de software para el usuario final que le permitirá
rastrear la tasa de fuga y cantidad de pérdida de SF6 en tiempo real, proporcionando
información valiosa sobre la condición de gestión de SF6 a través del monitoreo en línea.

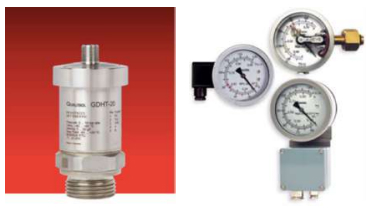

B1. Sensores de SF6
- Temperatura: Seleccionable por el usuario tanto en grados centígrados como Fahrenheit.
- Presión: Absoluta o relativa (Bars, MPA, KPA, PSI) compensada a 20 grados centígrados.
- Densidad: Medida en g/L o Kg/m3 compensada a 20 grados centígrados.
- Densidad del gas SF6: Tasa de pérdida en g/l/día o kg/m3/día.
- Punto de Rocío (Dewpoint): Medido en grados centígrados o ppm.
